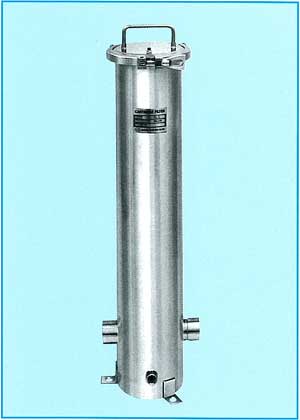

CFJ-3 过滤器外壳

CFJ 过滤器外壳

产品目录下载 >

C F J - 3 型

规格

滤芯个数		3 ,6, 9 *1
设计压力		0.69 MPaG
设计温度		0 - 120°C
连接	入口，出口	G 1 1/2"
	排水	G 1/2"
	通气口	Rc 1/4"
材质	胴体	SUS304
材质	密封	NBR, 氟化橡胶, PTFE

*1:滤芯长度 250mm

CFJ-3 型

型号	连接口径		尺寸 (mm)			滤芯数量	重量 (kg)
型号	入口	出口	A	B	C	滤芯数量	重量 (kg)
CFJ-3A	G 1 1/2"	G 1 1/2"	546	120	120	3	15
CFJ-3B	G 1 1/2"	G 1 1/2"	796	120	120	6	18
CFJ-3C	G 1 1/2"	G 1 1/2"	1046	120	120	9	22

C F J - 6 型

规格

滤芯数量		6, 12, 18 *1
设计压力		0.69 MPaG
设计温度		0 - 120°C
连接	入口，出口	G 2"
	排水口	G 3/4"
	通气口	Rc 1/4"
材质	胴体	SUS304
材质	密封	NBR, 氟化橡胶, PTFE

*1:滤芯长度 250mm

CFJ-6 型

型号	连接口径		尺寸 (mm)			滤芯数量	重量 (kg)
型号	入口	出口	A	B	C	滤芯数量	重量 (kg)
CFJ-6A	G 2"	G 2"	555	120	155	6	26
CFJ-6B	G 2"	G 2"	805	120	155	12	31
CFJ-6C	G 2"	G 2"	1055	120	155	18	35
